贝诚电子常用可控硅系列大全（EK品牌），附料号，应用广泛，技术支持

2024-11-30

有需要可控硅的客户，可直接拨打0571-85820082联系我们~或者直接在线联系客服进行咨询~大量现货，量大价优，质量有保障，提供技术支持！

1、可控硅的简介

可控硅(Silicon Controlled Rectifier) 简称SCR，是一种大功率电器元件，也称晶闸管。它具有体积小、效率高、寿命长等优点。在自动控制系统中，可作为大功率驱动器件，实现用小功率控件控制大功率设备。它在交直流电机调速系统、调功系统及随动系统中得到了广泛的应用。

可控硅分单向可控硅和双向可控硅两种。双向可控硅也叫三端双向可控硅，简称TRIAC。双向可控硅在结构上相当于两个单向可控硅反向连接，这种可控硅具有双向导通功能。其通断状态由控制极G决定。在控制极G上加正脉冲(或负脉冲)可使其正向(或反向)导通。这种装置的优点是控制电路简单，没有反向耐压问题，因此特别适合做交流无触点开关使用。

2、可控硅选型

2.1、首先判断线路板适合用双向可控硅（晶闸管）还是单向可控硅（晶闸管）。

2.2、根据线路的安装条件要求，适合用插件可控硅还是贴片可控硅。

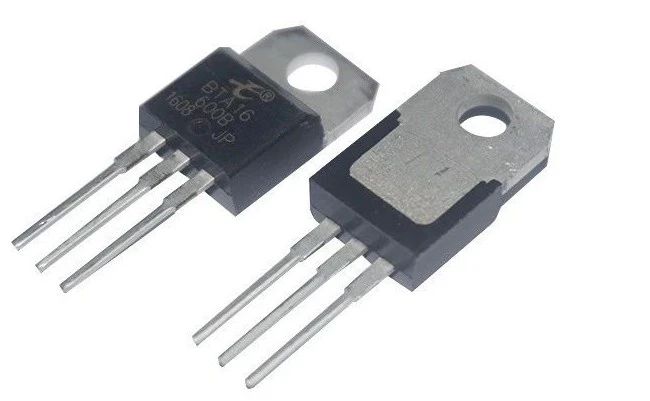

①、插件可控硅（晶闸管）封装外形有：TO-92、TO-251、TO-126、SOT-82、TO-202、TO-202-3、TO-262、TO-220、TO-220F、TO-3P、TO-3PS、TO-247、TO-247S、TG-C，RD91。

②、贴片可控硅（晶闸管）封装外形有SOT-23、SOT-23-3L、SOT-89、SOT-223、TO-252、TO-263。

③、一般可控硅在应用中会加装散热片，这方面的安装空间要考虑到。

2.3、查看可控硅的规格书，每个参数对应用线路。
