显示升级！HTC0032超低功耗192点恒流驱动芯片，搞定LED显示难题

1.基础科普：为什么必须做恒流驱动？

普通LED驱动极易受供电电压波动、元器件工作温升影响，出现亮度闪烁、色彩偏移、灯珠老化加速等问题。

而恒流驱动最核心的优势，就是锁定LED工作电流：隔绝电源电压波动、芯片自身温升两大干扰因素，维持输出电流恒定，从根源提升LED显示稳定性，延长屏幕使用寿命。

2.硬核拆解｜HTC0032 全维度参数解读

专为家电、便携数码LED显示量身打造，HTC0032搭载I2C通信架构，兼顾调试便捷性、运行稳定性，参数全面贴合量产需求，低成本实现高清稳态显示

精准控流，杜绝显示色差

内置32阶全域电流统调功能，批量调校便捷；SEG最大输出电流可达60mA，适配高亮LED灯珠，满足大屏、高亮度显示需求

画面优化，告别扫描残影

自带消隐功能：不用额外增加消隐电路，自动消除动态扫描拖影、重影、闪烁横纹，画面干净通透；

扫描行数灵活可调：扫描行数1-12档灵活可调，适配多样化点阵排布需求；

标准点阵架构：16GRIDx12SEG组成192个点阵，单点支持256级精细化亮度调光，明暗过渡丝滑，杜绝光影断层；

稳定通讯+低功耗，适配电池设备

标准化I2C通信：自带ACK应答反馈，指令收发双向校验，杜绝通讯丢包、显示错乱；

宽压工作适配：工作电压3.3V~5.5V，兼容MCU、家电常规供电，不用改动电源电路；

极致待机功耗：VDD=5V工况下，关断电流仅3μA，闲置超低耗电，适配吸尘器、便携音箱等电池供电产品。

广域适配，场景兼容性极强

通用性拉满，无需适配多款驱动芯片，一颗搞定全品类终端LED显示：

✅ 大家电：空调、洗衣机、微波炉控制面板显示

✅ 小家电：无线吸尘器、台式加湿器、厨房电器

✅ 便携数码：蓝牙音箱、小型穿戴、便携储能设备

3.硬件可视化｜芯片底层架构

透明化硬件结构，方便硬件工程师复盘布线、排查问题，降低调试成本，附上官方标准图纸

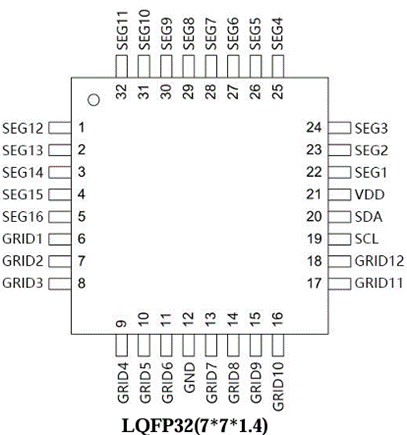

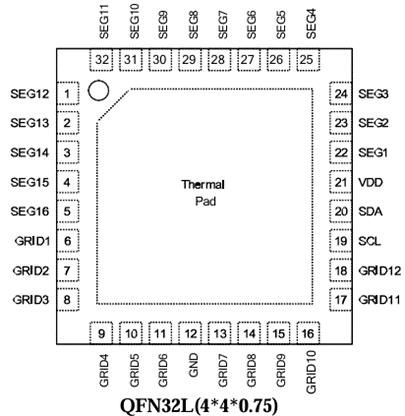

HTC0032 官方引脚图

4.落地实操｜面板工程实拍

理论性能过硬，落地效果同样能打。配套完整参考工程，原理图、PCB布线、实物样板全部开源参考，新手也能快速上手复刻

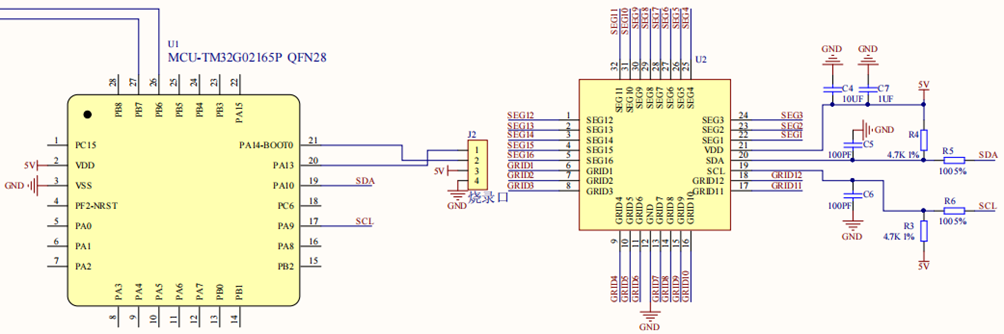

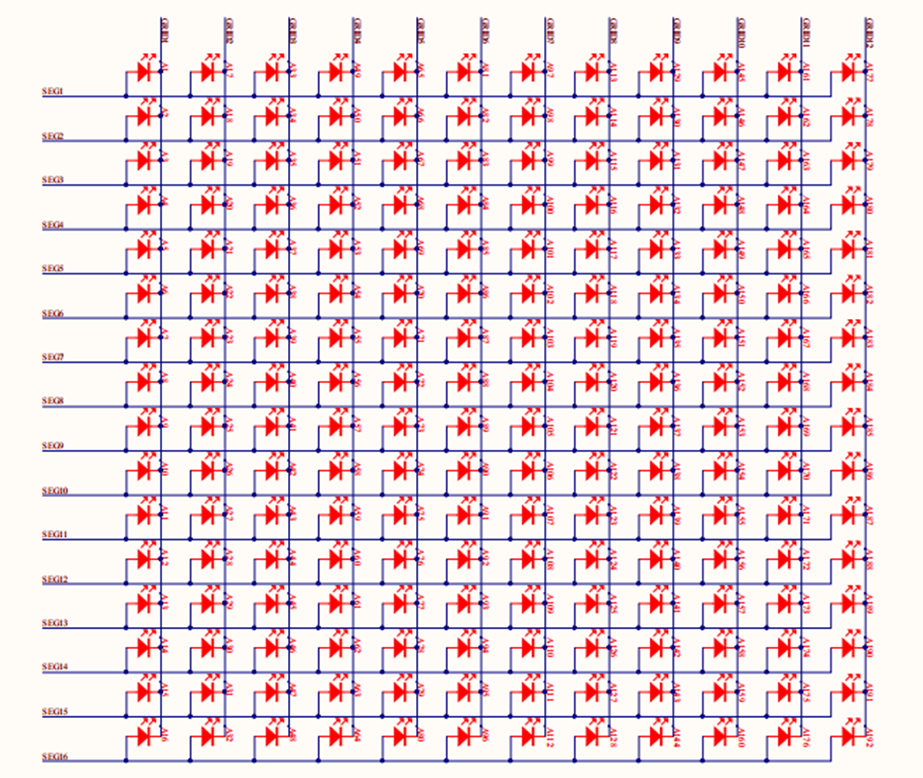

LED恒流显示面板参考原理图

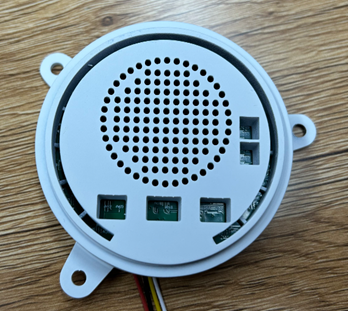

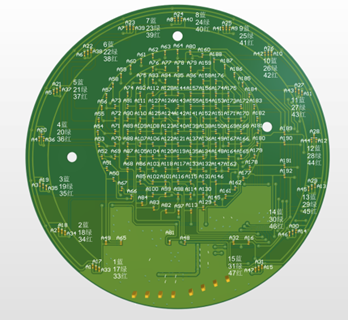

量产版PCB+成品实物图

研发减负｜配套上位机，缩短开发周期

硬件性能拉满，开发效率也要跟上！为解决行业LED显存编译繁琐、动态效果图调试困难的痛点，配套专属开发上位机工具。

无需复杂代码编译，一键上传图片即可自动解析、生成标准化LED显存数据，尤其适配动态光影效果制作，大幅降低面板调试门槛，帮助研发团队高效落地LED显示面板项目，提速产品量产。

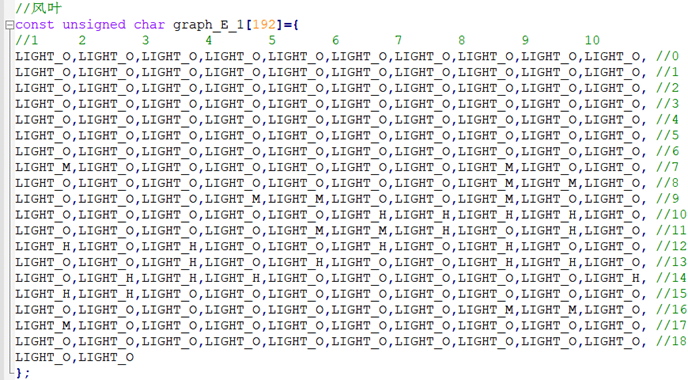

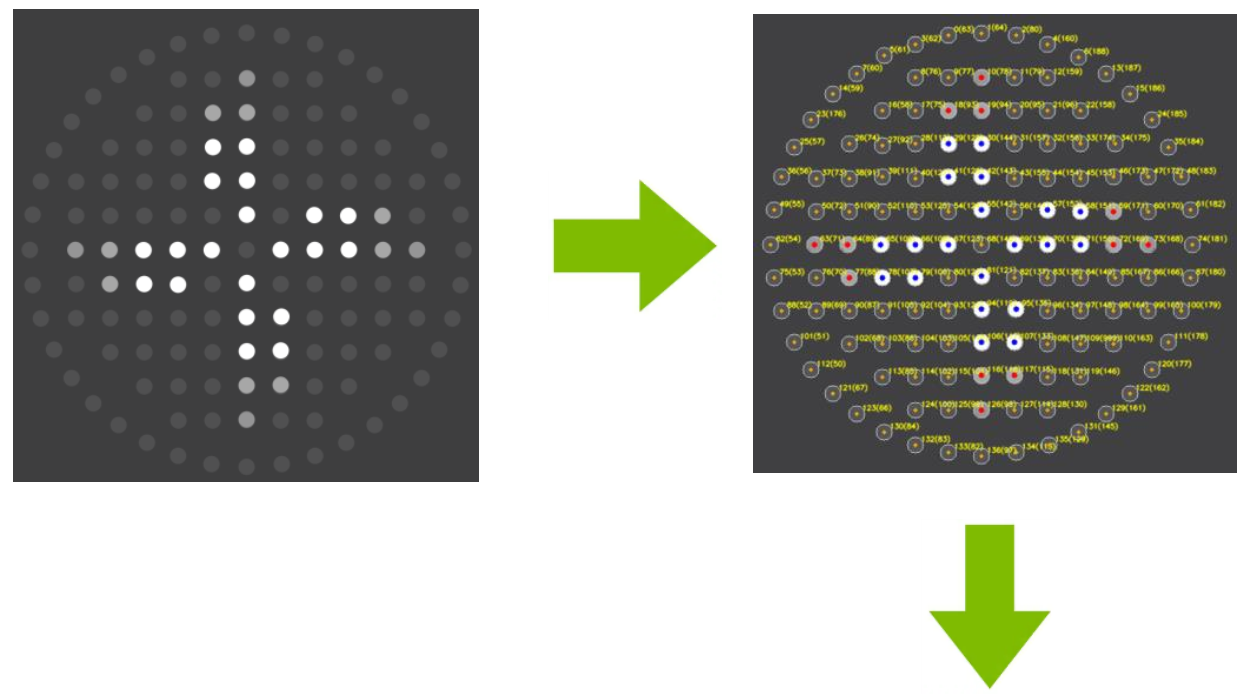

转换效果图：通过上位机导入客户的效果图自动计算要点亮的灯以及亮度转换成显存数据
