【代理线】海速芯低功耗8051单片机TM52FN8276在厨房定时器中的应用

厨房定时器是一种非常受欢迎的家用定时器，广泛应用于厨房、运动、美容、用药、学习、午休的计时。本文提供了一种基于海速芯低功耗、内置LCD驱动器的单片机TM52FN8276的厨房定时器解决方案。产品具有倒计时功能，可显示分秒。

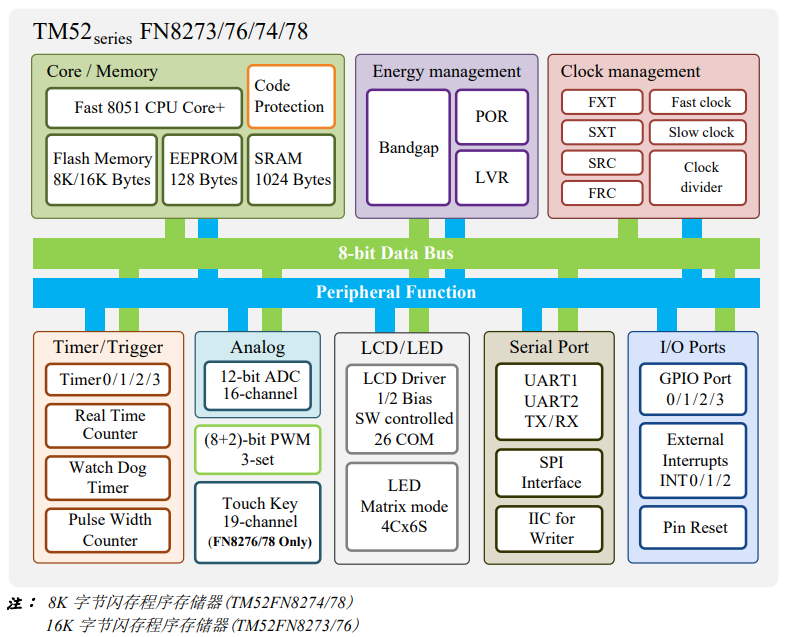

TM52FN8276结构框图

TM52FN8276引脚配置

 系统框图及功能介绍

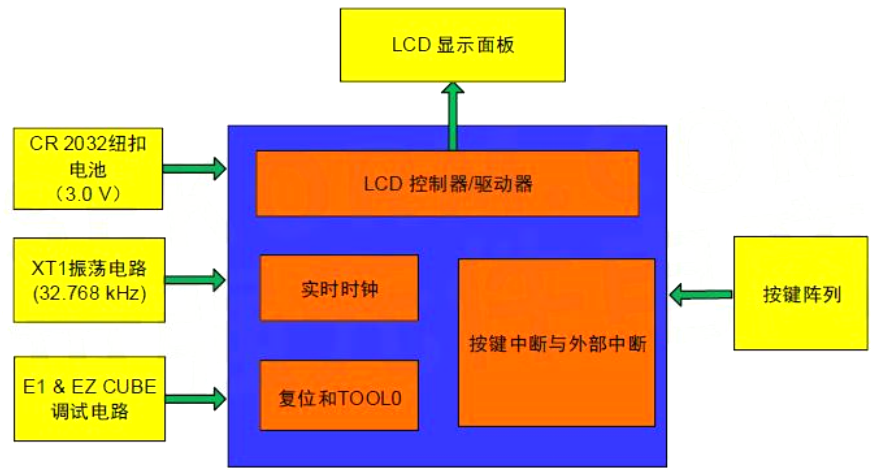

厨房定时器系统功能框图

功能介绍

厨房定时器的系统功能主要有低功耗待机、LCD显示、时间设定与报警功能。

低功耗待机。系统常保持在低功耗待机状态，当有按键操作或倒计时开启时，退出低功耗。当连续10秒无按键操作或计时操作时，系统自动进入低功耗待机状态。

LCD显示。显示设置的时间或当前倒计时的时间。格式为“XX:XX”。分钟在前，秒数在后。

时间设定。在计时开启前，需对“分、秒”进行设定。按“MIN”键一下，设定分钟的数值加1。可在0~99间循环。按“SEC”键一下，设定秒数的数值加1。可在0~59循环。当设定的计时时间大于0时，按“START/STOP”键，倒计时开始。倒计时过程中，按“START/STOP”键，倒计时暂停，再次按下，继续倒计时。

报警功能。倒计时时间到，蜂鸣器发出鸣响报警，持续10秒后自动停止。报警过程中按“START/STOP”键，报警停止，系统停止进入低功耗待机状态。

按键驱动电路原理

本系统有3个独立的按键，分别为“START/STOP”、“MIN”、“SEC”。系统通过这3个按键完成时间设定和倒计时等的各个任务。通常情况下，按键输入为高电平，当有按键按下时，按键输入变为低电平。为了防抖，在按键驱动电路中并联了0.1μF的电容，同时使用软件去抖，大大提高了按键有效输入识别能力。

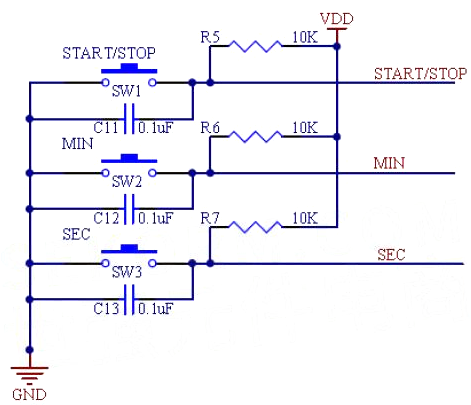

按键驱动电路原理图

软件模块

整个系统主要包含以下几个任务：复位/初始化任务、低功耗任务、显示任务、中断唤醒任务、按键状态判断任务、倒计时任务、报警任务、无操作检测计时任务。

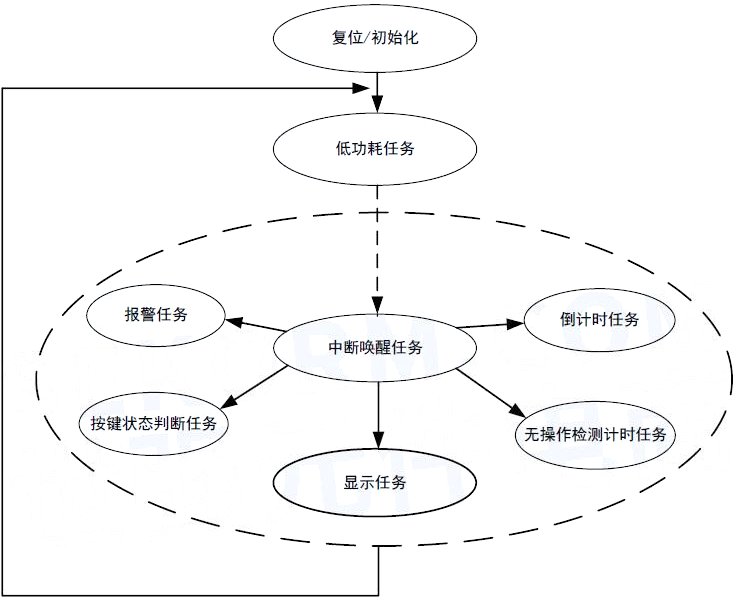

任务转移框图

TM52FN8276应用于厨房定时器系统的关键特性：

●8K/16K字节的闪存(Flash)程序存储器

●128字节的EEPROM数据存储器

●1024字节SRAM

●低电压复位 (LVR)

●双时钟省电工作模式

●8051标准UART和定时器Timer0/Timer1/Timer2

●实时计时器Timer3

●LCD/LED 驱动器

●3组(8+2)位脉冲宽度调制器 (PWM)

●14通道的12位模数转换器(ADC)

●19通道触摸按键(FN8276/78)和看门狗定时器 (WDT)

●最大26可编程I/O引脚

●电源电压：VDD=2.2至5.5V

●运行环境温度：-40至+85℃

TM52FN8276因其高可靠性和低功耗的特性，可广泛适用于如厨房定时器等消费电子及家用电器产品。
