非隔离开关驱动方案
应用描述
随着全球能源危机以及LED照明的应用普及,现在LED在照明系统中的应用越来越广。而LED的应用,驱动是关键。对驱动的要求,既要求有高性能,又要求小体积和低成本,驱动的集成化程度越来越高,除了功率电感、电容、电阻,其他的元件都集成到一颗芯片里面。
LED已在照明市场广泛应用,浙江贝诚代理杰华特品牌产品推出了一系列LED照明驱动芯片来满足市场需求。非隔离开关驱动方案,因其输入电压宽、性能稳定、结构简单、成本低,而备受市场青睐。其内部可集成整流桥、高压MOSFET、续流二极管等开关功率器件,工作在临界工作模式,转换效率高,并具有良好的线性调整率及负载调整率。并且,芯片有过压保护、过温保护和负载短路保护功能等功能,性能可靠。
产品特色
→性能稳定,有过压保护、过温保护和负载短路保护,可靠性高
→效率高,结构简单,集成整流桥堆、功率MOS管、续流二极管,无需启动电阻及VDD电容,产品BOM成本低
→优良的线性调整率和负载调整率

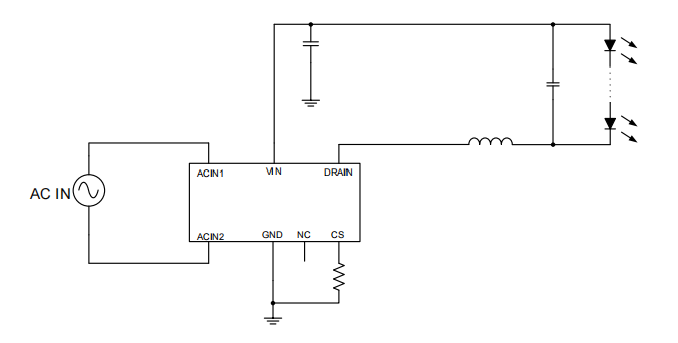

应用原理图

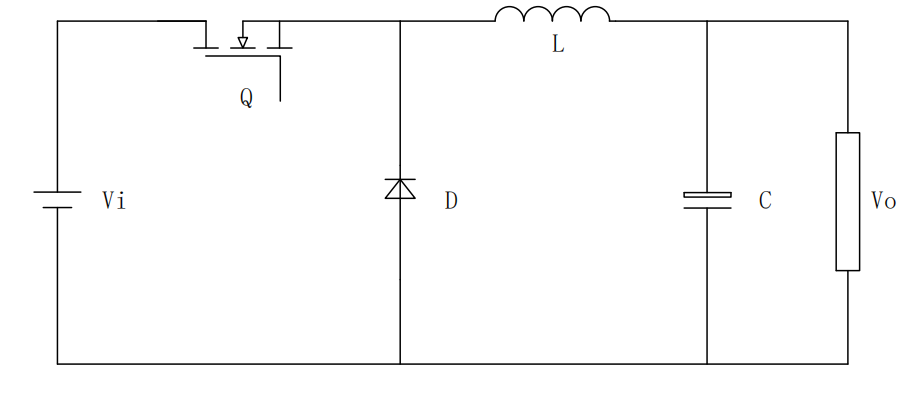

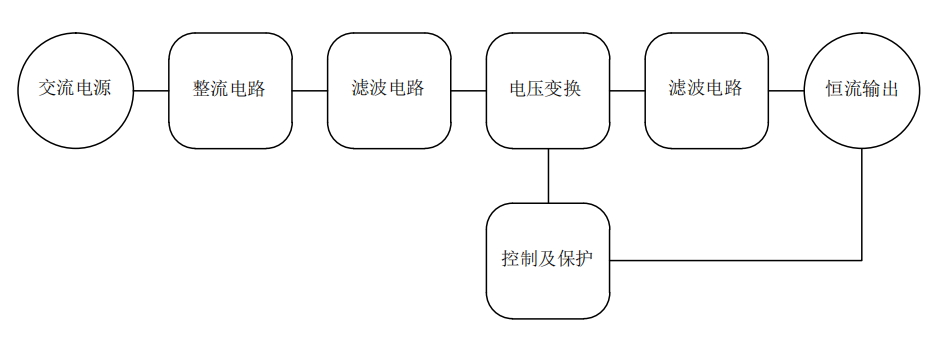

应用拓扑结构图
应用选型推荐
型号 | 规格书 | 拓扑 | PF | Rds on(Ω) | 击穿电压(V) | 输出@175-264V | 输出@90-264V | OVP | CV/CC | 封装 |
JW1962AH | Boost | 0.9 | 2.8 | 500 | 420V/120mA | 420V/60mA | 有 | CV | SOP8 | |
JW1964C | Boost | 0.9 | 2.8 | 500 | 420V/120mA | 420V/60mA | 有 | CV | SOP8 | |
JW1965AC | Boost | 0.9 | 5.5 | 500 | 420V/50mA | 420V/40mA | 有 | CC | SOP7 | |
JW1965DC | Boost | 0.9 | 3 | 500 | 420V/60mA | 420V/50mA | 有 | CC | SOP7 | |
JW1965EC | Boost | 0.9 | 1.8 | 500 | 420V/80mA | 420V/60mA | 有 | CC | SOP7 | |
JW19658B | 待上传 | Boost | 0.9 | 1.8 | 600 | 450V/100mA | 450V/80mA | 有 | CC | DIP7 |
JW1813B | 待上传 | Buck-Boost | 0.9 | 1.8 | 600 | 100V/300mA | 80V/300mA | 有 | CC | SOP7 |
JW1969A | Buck | 0.9 | 8.5 | 500 | 90V/150mA | 70V/150mA | 有 | CC | SOP7 | |
JW1969C | Buck | 0.9 | 3.2 | 500 | 90V/200mA | 70V/200mA | 有 | CC | SOP7 | |
JW19673C | Buck | 0.9 | 4.7 | 650 | 90V/180mA | / | 有 | CC | SOP7 | |
JW19673D | Buck | 0.9 | 2.5 | 650 | 90V/220mA | / | 有 | CC | SOP7 | |
JWB1992S | Buck | 0.5 | 22 | 500 | 100V/100mA | 70V/100mA | 无 | CC | ASOP7 | |
JWB1992N | Buck | 0.5 | 17 | 500 | 100V/120mA | 70V/120mA | 无 | CC | ASOP7 | |
JWB1992M | Buck | 0.5 | 13 | 500 | 100V/190mA | 70V/190mA | 无 | CC | ASOP7 | |
JWB1992A | Buck | 0.5 | 8 | 500 | 100V/240mA | 70V/240mA | 无 | CC | ASOP7 | |
JWB1992B | Buck | 0.5 | 6 | 500 | 100V/300mA | 70V/300mA | 无 | CC | ASOP7 | |
JW19985M | Buck | 0.5 | 13 | 500 | 100V/190mA | 70V/190mA | 有 | CC | SOP7 | |
JW19985A | Buck | 0.5 | 8 | 500 | 100V/240mA | 70V/240mA | 有 | CC | SOP7 | |
JW19988B | Buck | 0.5 | 5.5 | 500 | 100V/300mA | 70V/300mA | 有 | CC | DIP7 | |
JW19988C | Buck | 0.5 | 2.9 | 500 | 100V/400mA | 70V/400mA | 有 | CC | DIP7 | |
JW19989C | Buck | 0.5 | 2.9 | 500 | 100V/600mA | 70V/600mA | 有 | CC | ESOP6 | |
JW19989E | Buck | 0.5 | 1.9 | 500 | 100V/700mA | 70V/700mA | 有 | CC | ESOP6 |
