0571-85820082线性驱动方案

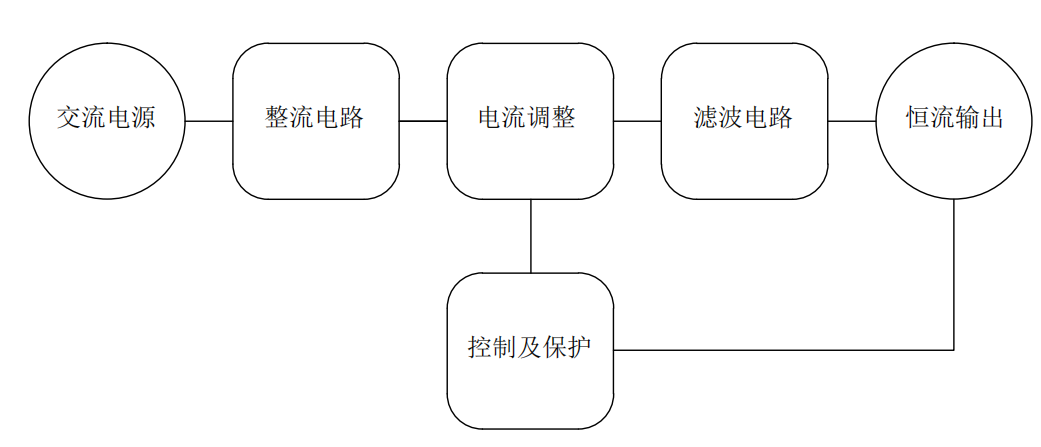

应用描述
随着全球能源危机以及LED照明的应用普及，现在LED在照明系统中的应用越来越广。而LED的应用，驱动是关键。对驱动的要求，既要求有高性能，又要求小体积和低成本，驱动的集成化程度越来越高，除了功率电感、电容、电阻，其他的元件都集成到一颗芯片里面。
LED已在照明市场广泛应用，浙江贝诚代理杰华特品牌产品推出了一系列LED照明驱动芯片来满足市场需求。线性驱动方案，因其电路简单、体积小、成本低，而备受市场青睐。芯片内部设有温度保护功能，性能可靠。
产品特色
→电路简单，外围元件少，体积小，成本低
→内部集成整流桥，符合欧洲新ErP标准，满足巴西双电压使用需求
→具有温度保护功能，可靠性高

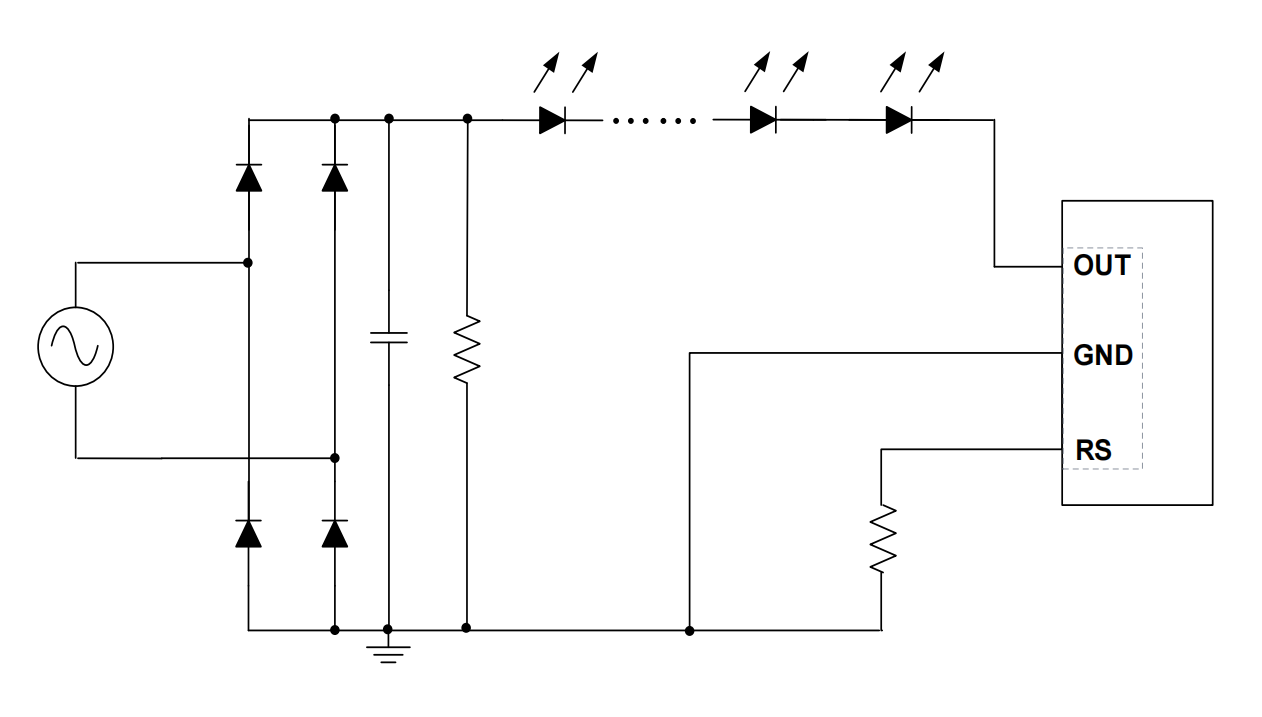

应用原理图
应用选型推荐
| 型号 | 规格书 | MOS通道数 | 输入电压（V) | 饱和电流(mA) | PF | 恒功率 | OTP（℃） | 封装 |
| JWB1981 | 1 | 230 | 100 | >0.5 | 无 | 140 | HSOP7 | |
| JWB1981S2 | 待上传 | 1 | 120/220 | 80 | >0.5 | 无 | 150 | HSSOP6 |
| JWB1981S4 | 待上传 | 1 | 120/220 | 100 | >0.5 | 无 | 150 | HSSOP6 |
| JWB1981S5 | 待上传 | 1 | 120/220 | 100 | >0.5 | 无 | 150 | HSSOP6 |
| JW19813L | 待上传 | 1 | 230 | 60 | >0.5 | 无 | 150 | SOT89-3 |
| JW19818 | 1 | 230 | 100 | >0.5 | 无 | 140 | ESOP8 | |
| JW19818C | 1 | 230 | 100 | >0.5 | 无 | 150 | ESOP8 | |
| JW19818JH | 待上传 | 1 | 230 | 100 | >0.5 | 无 | 150 | ESOP8 |
| JW16918 | 待上传 | 1 | 230 | 150 | >0.5 | 无 | 150 | ESOP8 |
| JWB19818L | 2 | 120/220 | 100 | >0.5 | 无 | 150 | HSOP8 | |
| JWB19816 | 2 | 120/220 | 100 | >0.5 | 无 | 150 | HSOP8 | |
| JWB1981S3 | 待上传 | 1 | 120/220 | 100 | >0.5 | 无 | 150 | HSSOP6 |
| JWB1981S6 | 待上传 | 1 | 120/220 | 100 | >0.5 | 无 | 150 | HSSOP6 |
| JWB19819 | 待上传 | 2 | 140-260 | 100 | >0.5 | 无 | 150 | HSOP8 |
| JWB1698D | 2 | 127/220 | 80 | >0.7 | 有 | 150 | HSOP8 | |
| JW198528 | 待上传 | 2 | 100-300 | 100 | >0.9 | 有 | 150 | ESOP8 |
| JW1985 | 3 | 100-300 | 100 | >0.9 | 有 | 150 | ESOP8 | |
| JW1983 | 4 | 120/220 | 100 | >0.9 | 有 | 150 | ESOP8 | |
| JW19836 | 4 | 120/220 | 100 | >0.9 | 有 | 150 | ESOP16 | |
| JW16926 | 待上传 | 2 | 230 | 90 | >0.5 | 有 | 140 | ESOP8 |
| JW1882 | 待上传 | 2 | 230 | 90 | >0.5 | 有 | 150 | ESOP8 |
