0571-85820082汽车电子解决方案
随着智能汽车的不断普及，汽车芯片的需求量将不断增加。智能汽车需要使用大量的芯片支持自动驾驶、导航、语音识别、传感器，智能电动等多个功能，杰华特致力于提供先进的高可靠性的各种汽车级芯片和方案，携手产业链上下游企业共同推动汽车行业的发展。
杰华特车规级产品经历严格的品质认证管控，可应用于汽车等复杂的应用环境里。丰富的产品类别帮助工程师在智能座舱、智能电动以及高级辅助驾驶等领域灵活应用，包括DC/DC开关转换器和控制器、栅极驱动器、线性电源以及Vcore电源等。
特点：
更高的效率，更紧凑的封装。
更好的EMI特性，简化设计。
更高的安全性，符合功能安全和可靠性的设计。
更全的产品矩阵，提供一站式服务。

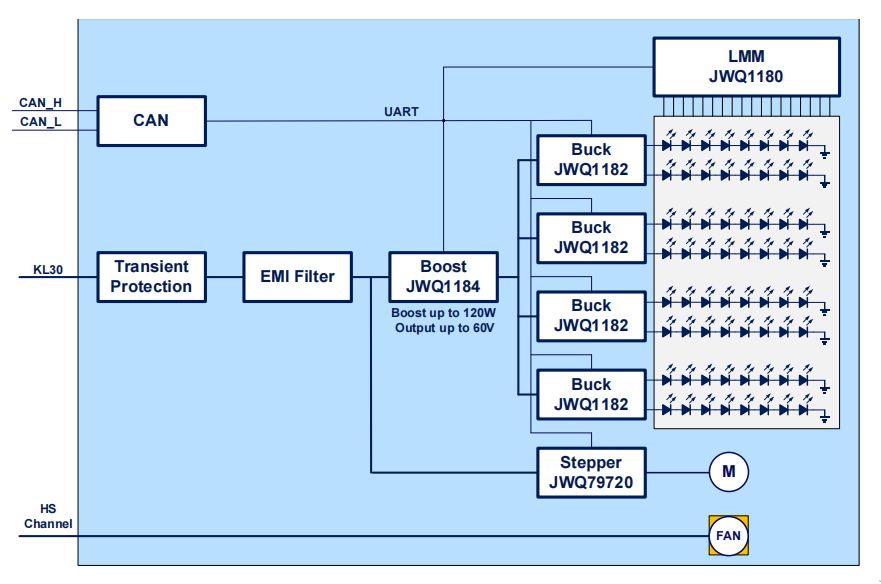

汽车头灯拓扑图

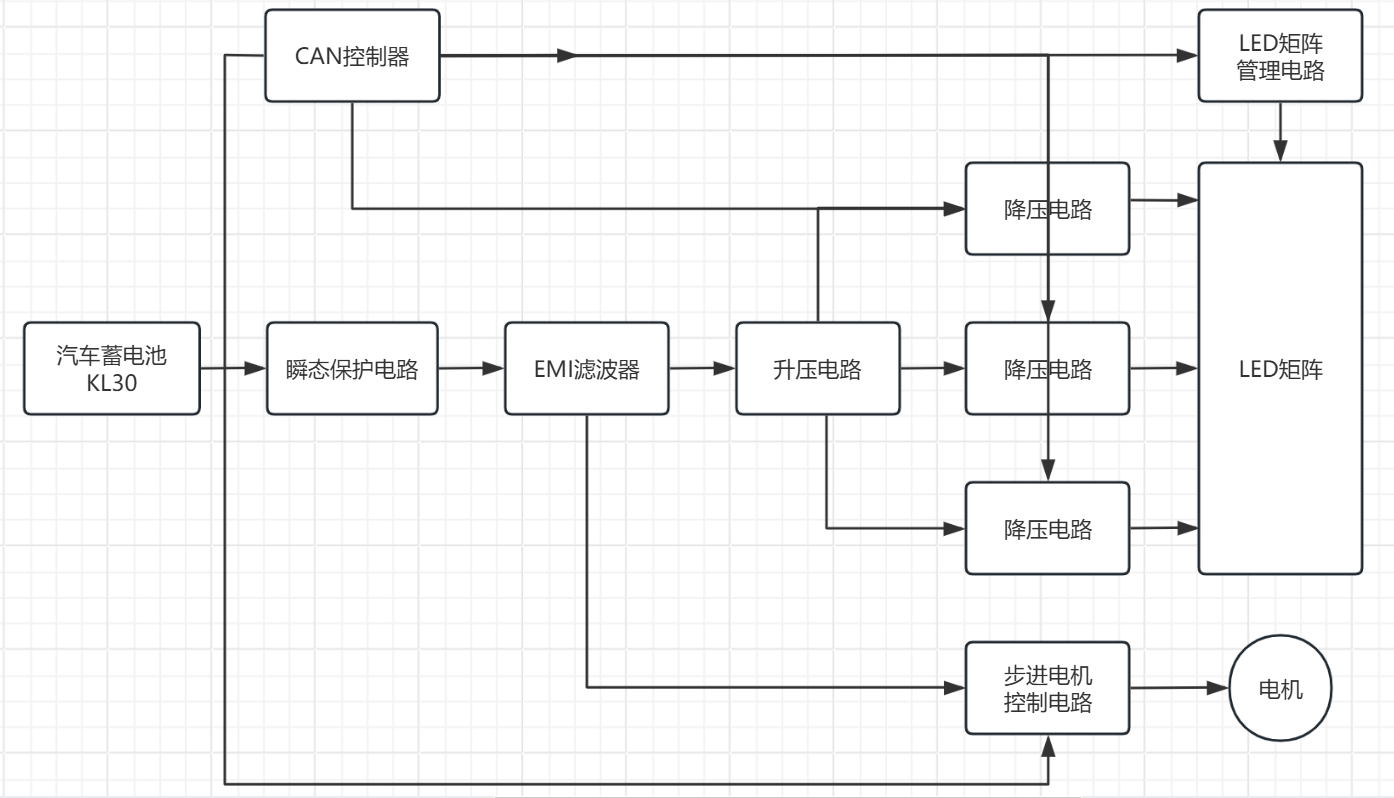

汽车头灯原理图
推荐选型
| 汽车级降压转换器 | |||||||||||||||||||||||||
| 型号 | 调节 输出数 | 输入电压 (V) | 输出电流 (A) | 反馈电压 (V) | 静态电流 (uA) | 开关频率 (kHz) | 上电指示 （PG） | 软启动 | 轻载模式 | 同步 整流 | 控制方式 | 封装 | |||||||||||||
| JWQ5217 | 1 | 2.5~5.5 | 2 | 0.45 | 30 | 2000 | Y | Internal | PFM | Y | COT | DFN2X2-8 | |||||||||||||
| JWQ52992 | 1 | 2.7~6 | 2 | 0.45 | 60 | 2000 | Y | Internal | PFM | Y | COT | DFN1.5X1.5-6 | |||||||||||||
| JWQ5273 | 1 | 2.95~7 | 3 | 0.6 | 210 | 400~2400 | Y | Adjustable | FCCM | Y | COT | QFN3x3-16 | |||||||||||||
| JWQ52993 | 1 | 2.7~6 | 3 | 0.45 | 60 | 2000 | Y | Internal | PFM | Y | COT | DFN1.5X1.5-6 | |||||||||||||
| JWQ52993F | 1 | 2.7~6 | 3 | 0.45 | 60 | 2000 | Y | Internal | PWM | Y | COT | DFN1.5X1.5-6 | |||||||||||||
| JWQ5276 | 1 | 2.95~7 | 6 | 0.6 | 210 | 400~2400 | Y | Adjustable | FCCM | Y | COT | QFN3x3-16 | |||||||||||||
| JWQ5278 | 1 | 2.7~8 | 14 | 0.6 | 550 | 700/800/1000 | Y | Adjustable | FFCCM | Y | COT | QFN3x4-21 | |||||||||||||
| JWQ5279 | 1 | 2.7~8 | 20 | 0.6 | 550 | 700/800/1000 | Y | Adjustable | FCCM | Y | COT | QFN3x4-21 | |||||||||||||
| JWQ5102AS | 1 | 4~36V | 2 | 0.8 | 45 | 410 | Y | Internal | PFM | Y | PCM | QFN3x2-12 | |||||||||||||
| JWQ5102BS | 1 | 4~36V | 2 | 0.8 | 45 | 1000 | Y | Internal | PFM | Y | PCM | QFN3x2-12 | |||||||||||||
| JWQ5102CS | 1 | 4~36V | 2 | 0.8 | 45 | 2100 | Y | Internal | PFM | Y | PCM | QFN3x2-12 | |||||||||||||
| JWQ5102CSF | 1 | 4~36V | 2 | 0.8 | 45 | 2100 | Y | Internal | FCCM | Y | PCM | QFN3x2-12 | |||||||||||||
| JWQ5103AS | 1 | 4~36V | 3 | 0.8 | 45 | 410 | Y | Internal | PFM | Y | PCM | QFN3x2-12 | |||||||||||||
| JWQ5103BS | 1 | 4~36V | 3 | 0.8 | 45 | 1000 | Y | Internal | PFM | Y | PCM | QFN3x2-12 | |||||||||||||
| JWQ5103CS | 1 | 4~36V | 3 | 0.8 | 45 | 2100 | Y | Internal | PFM | Y | PCM | QFN3x2-12 | |||||||||||||
| JWQ5103CSF | 1 | 4~36V | 3 | 0.8 | 45 | 2100 | Y | Internal | FCCM | Y | PCM | QFN3x2-12 | |||||||||||||
| JWQ5154 | 1 | 4~36 | 4 | 1 | 2.6 | 200~2200 | Y | Internal | PFM | Y | PCM | EVQFN4.0x3.5 | |||||||||||||
| JWQ5155 | 1 | 4~36 | 5 | 1 | 2.6 | 200~2200 | Y | Internal | PFM | Y | PCM | EVQFN4.0x3.5 | |||||||||||||
| JWQ5156 | 1 | 4~36 | 6 | 1 | 2.6 | 200~2200 | Y | Internal | PFM | Y | PCM | EVQFN4.0x3.5 | |||||||||||||
| JWQ5157 | 1 | 4~36 | 7 | 1 | 2.6 | 200~2200 | Y | Internal | PFM | Y | PCM | EVQFN4.0x3.5 | |||||||||||||
| JWQ5123 | 1 | 4.5~60 | 3.5 | 0.75 | 180 | 100~2000 | N | Internal | PFM | N | PCM | ESOP8 | |||||||||||||
| JWQ5125 | 1 | 4.5~60 | 5 | 0.75 | 180 | 100~2000 | N | Internal | PFM | N | PCM | ESOP8 | |||||||||||||
| JWQ5125A | 1 | 4.5~60 | 5 | 0.75 | 180 | 100~2000 | N | Internal | PFM | N | PCM&FSS | ESOP8 | |||||||||||||
| JWQ5141 | 1 | 6~100 | 1 | 1.225 | 160 | 100~1000 | N | Internal | PFM | Y | COT | ESOP8 | |||||||||||||
| 汽车级降压控制器 | |||||||||||||||||||||||||
| 型号 | 拓扑 | 输入电压 (V) | 输出电压(V) | 反馈电压 (V) | 开关频率 (kHz) | 静态电流 (uA) | 封装 | 特性 | |||||||||||||||||
| JWQ6346A | Buck | 6~75 | 0.8~Dmax·VIN | 0.8 | 100~1000 | 600 | QFN3.5X4.5-20 | 轻载模式可选(PFM/FCC) MOSFET 门极驱动电压可选(7.5V/10V) | |||||||||||||||||
| 汽车级升压转换器 | |||||||||||||||||||||||||
| 型号 | 调节输出数 | 输入电压 (V) | 输出电压 (V) | 最大电流限 (A) | 反馈电 压(V) | 静态电 流(uA) | 开关频率 (kHz) | 软启动 | 轻载模式 | 同步整流 | 控制方式 | ||||||||||||||
| JWQ5513 | 1 | 2.8~20 | 4~20 | 15 | 1 | 80 | 400- 2000 | Internal | PFM/PWM/USM | Y | COT | ||||||||||||||
| 汽车级升压控制器 | |||||||||||||||||||||||||
| 型号 | 拓扑 | VIN (V) | VOUT (V) | VFB(V) | FSW (kHz) | IQ(uA) | 特性 | 封装 | |||||||||||||||||
| JWQ5583 | Boost, Flyback, Sepic | 1.2~60 | 60 | 1.2 | 180~400 | 2500 | 车规级 60V 4开关 Buck-boost 控制器 | QFN5X5-32 | |||||||||||||||||
| 汽车级降压-升压控制器 | ||||||||||||||||||||||||||||||
| 型号 | 拓扑 | VIN (V) | VOUT (V) | VFB(V) | FSW (kHz) | IQ(uA) | 特性 | 封装 | ||||||||||||||||||||||
| JWQ3760 | Buck-boost | 5~60 | 1.2~60 | 1.2 | 180~400 | 3500 | 车规级 60V 4开关 Buck-boost 控制器 | QFN5X5-32 | ||||||||||||||||||||||
| 汽车级电源模块 | ||||||||||||||||||||||||||||||
| 型号 | 功能 | 输入电压(V) | 输出电流(A) | 反馈电压(V) | 静态电流(uA) | 开关频率 (kHz) | 上电指示（PG） | 软启动 | 轻载模式 | 隔离 | 封装 | |||||||||||||||||||
| JWQM93902 | 降压 | 4~36 | 2 | 0.8 | 45 | 2100 | Y | Internal | PSM | N | QFN4x5x2-32 | |||||||||||||||||||
| 汽车级智能功率级器件 | ||||||||||||||||||||||||||||||
| 型号 | 输入电压 (V) | 高边电流限 (A) | 最大开关 频率(kHz) | PWM逻辑 电压(V) | 特性 | 封装 | ||||||||||||||||||||||||
| JWQ7065 | 3~16 | 75 | 1000 | 3.3 | Compatible with mainstream controller | LGA5X6 -41 | ||||||||||||||||||||||||
| 汽车级LED背光驱动器 | ||||||||||||||||||||||||||||||
| 型号 | 通道数 | 每通道 最大电流（mA) | 控制接口 | 最小调光 占空比(%) | 输入电压 (V) | 最大输出电压 (V) | 开关频率 (kHz) | 最大开关 电流 (A) | 封装 | |||||||||||||||||||||
| JWQ1149 | 4 | 180 | PWM/SMBus | 0.392 | 4.5~36 | 60 | 200~900 | 3.6 | EWDFN5X5-16 | |||||||||||||||||||||
| 汽车级负载开关和USB开关 | ||||||||||||||||||||||||||||||
| 型号 | 通道数 | 输入电压 (V) | 最大输出电 流 (A) | 静态电流 (uA) | 软启动 | 使能 | 故障指示器 | 可编程电流限 | 过电流 保护 | 封装 | ||||||||||||||||||||
| JWQ7101 | 1 | 2.7~5.5 | 1.7 | 100 | Internal | Active High | Y | Y | Y | SOT23 -6 | ||||||||||||||||||||
| 汽车级高边驱动器 | ||||||||||||||||||||||||||||||
| 型号 | 通道数 | 输入耐压 | RDS(ON) (mohm@25C) | 过流保护 | 诊断 | 封装 | ||||||||||||||||||||||||
| JWQ71845 | 4 | 40V | 50 | 27A | 开路诊断 、 过温保护 | HTSSOP-16 | ||||||||||||||||||||||||
| JWQ71910 | 1 | 40V | 90 | 18A | 开路诊断 、 过温保护 | SOP-8 | ||||||||||||||||||||||||
| 汽车级线性LED驱动器 | ||||||||||||||||||||||||||||||
| 型号 | MOS通道数 | VIN(V) | MaxIOUT(mA) | CAN/UARTinterface | 调光 | 恒定功率 | 运行温度 | 封装 | ||||||||||||||||||||||
| JWQ11710 | 1 | 4.5~40 | 500 | N/A | PWM | Y | –40℃to+125℃ | HTSSOP-14L | ||||||||||||||||||||||
| JWQ11711 | 1 | 4.5~40 | 500 | N/A | PWM | Y | –40℃to+125℃ | EMSOP8 | ||||||||||||||||||||||
| JWQ11724 | 24 | 4.5~40 | 150 | Y | PWM | Y | –40℃to+125℃ | HTSSOP38 | ||||||||||||||||||||||
| 汽车级LDO | ||||||||||||||||||||||||||
| 型号 | 输入电压 (V) | 输出电流 ( mA ) | 静态电流 ( uA ) | 输出电压 | 特性 | 封装 | ||||||||||||||||||||
| JWQ7806 | 2.2~5.5 | 300 | 11 | Fixed Vout from 1.2-4.5V | Enable, OTP, OCP, Low Noise, High PSRR, Low IQ | EWDFN2 ×2-6/SOT23 - 5/X2DFN1×1-4 | ||||||||||||||||||||
| JWQ7809 | 2.2~5.5 | 500 | 11 | Fixed Vout from 1.2-4.5V | Enable, OTP, OCP, Low Noise, High PSRR, Low IQ | EWDFN2×2-6/SOT23-5 | ||||||||||||||||||||
| JWQ7821 | 2.2~5.5 | 1000 | 200 | Adjustable | Enable, OTP, OCP, Low noise, High PSRR | DFN3×3-8 | ||||||||||||||||||||
| JWQ7821A | 2.2~5.5 | 1000 | 100 | Adjustable | Enable, OTP, OCP, Low noise, High PSRR | DFN3×3-8 | ||||||||||||||||||||
| JWQ7830 | 2.7~20 | 300 | 60 | Adjustable | Enable, OTP, OCP, Low noise, High PSRR | ESOP8 | ||||||||||||||||||||
| JWQ7843 | 3.2~40 | 300 | 17.5 | Fixed 3.3V/5V | Enable, OTP, OCP, Low IQ, High PSRR | ESOP8/SOT223/SOT89-5 | ||||||||||||||||||||
| JWQ7853 | 3~40 | 300 | 17.5 | Tracker from 2V to 14V | Enable, OTP, OCP, Low IQ, High PSRR | ESOP8 | ||||||||||||||||||||
| 汽车级栅极驱动器 | ||||||||||||||||||||||||||
| 型号 | 通道数 | 配置 | 驱动能力 ( SRC/ SNK, A) | 供电范围(V) | 传播延时(ns) | 匹配延时(ns) | 封装 | |||||||||||||||||||
| JWQ7924 | 2 | Low-side | 4.5/ 4.5 | 4.5~20 | 13 | 0.5 | SOP8 / ESOP8 | |||||||||||||||||||
| 汽车级比较器 | ||||||||||||||||||||||||||
| 型号 | 通道数 | 供电范围 (V) | 静态电流 (uA,Typ) | 输入偏置电流 (pA,Typ) | 失调电压 (mV,Typ) | 迟滞电压 (mV,Typ) | 传播延时 (ns) | 上升时间 (ns) | 下降时间 (ns) | 输出类型 | 短路电流 (mA,Typ) | 封装 | ||||||||||||||
| JWQ29021 | 1 | 1.8~5.5 | 60 | 14 | 2 | 0.6 | 46 | 7 | 5 | Pusl-pull | 50 | SOT23-5 | ||||||||||||||
| 汽车级电流采样放大器 | ||||||||||||||||||||||||||
| 型号 | 通道数 | 供电范围 (V) | 输入共模 电压范围(V) | 静态电流 (uA,Max) | 失调电压 (uV,Max@- 40℃~125℃) | 失调电压温漂 (Max,uV/℃) | 增益 (V/V) | 增益误差 (Max@-40 ℃~125℃) | 增益误差温漂 (ppm/℃ ,Max) | 共模抑制比 (dB,Typ) | -3dB带宽 (kHz,Typ) | 输出类型 | 封装 | |||||||||||||
| JWQ24240 | 1 | 2.7~5.5 | -16~120 | 3000 | ±25 | ±0.25 | 10~200 | 0.0001 | 1 | 166 | 1000 | Analog | SOP8 | |||||||||||||
