吸尘器解决方案

吸尘器解决方案

应用描述

随着人们生活水平的提高，吸尘器正在中国家庭迅速的普及，人们的思想也发生了变化，现在普通家庭对吸尘器的需求也是大大的提高了。

无刷马达、智能控制、传感器及锂电池等技术的不断发展，使得吸尘器应用对MOS要求越来越高，功率密度也越来越大。

贝诚公司提供适合于吸尘器应用的低内阻，小体积DFN系列封装产品，具有较低的FOM[R_Ds(on）xQ_g]实现了非常低的导通和开关损耗。此外，极低的寄生参数能实现更高的频率和非常高功率密度设计。帮助制造商为吸尘器设计实现优化、高效的解决方案。

产品特色

→基于SGT平台开发，FOM值低

→抗冲击能力强，适用于电机驱动和BMS应用

→产品可靠性高，已得到多家吸尘器厂商的认可

→-40V-60V电压段，多规格产品可供选择

→PDFN等系列封装齐全，满足吸尘器不同外形需求

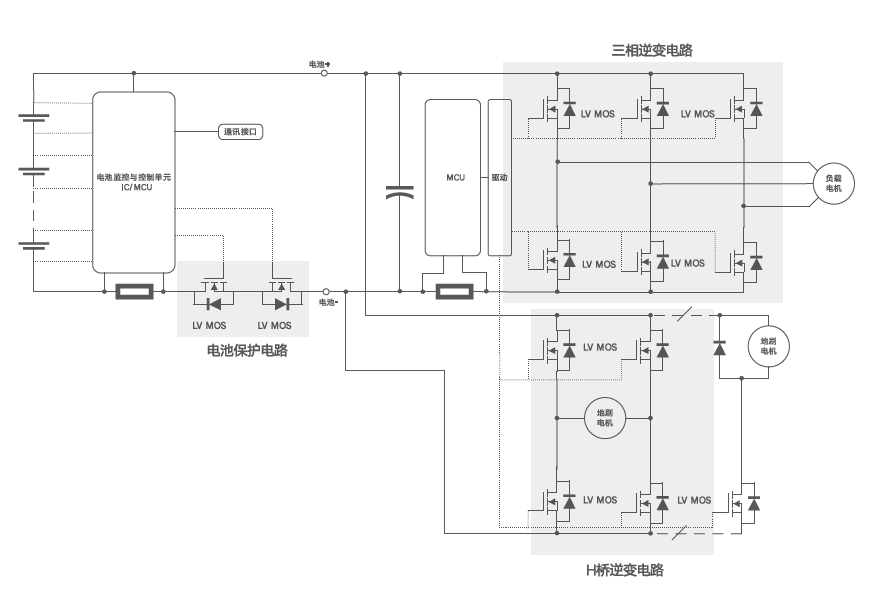

应用原理图

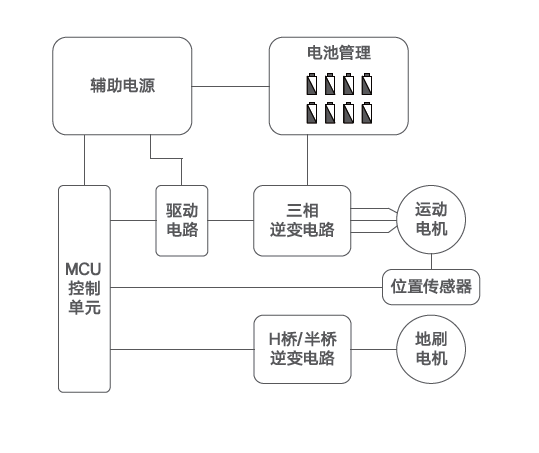

拓扑图


应用选型推荐

产品名称 Products	极性 Polarity	封装外形 PKG	击穿电压 BVDSS [V]	正向电流 ID[A]	栅源电压VGS (V)	开启电压 VTH[V]	导通电阻VGS=10V RDS(on) (mΩ)		导通电阻VGS=4.5V RDS(on) (mΩ)		导通电阻VGS=2.5V RDS(on) (mΩ)		应用领域 Application
						开启电压 VTH[V]	导通电阻VGS=10V RDS(on) (mΩ)		导通电阻VGS=4.5V RDS(on) (mΩ)		导通电阻VGS=2.5V RDS(on) (mΩ)
						Typ	Typ	Max	Typ	Max	Typ	Max
SLN30D03T	DUAL-N	DFN3X3	30	30	±20	1.5	6.0	8.0	9.5	14.0	-	-	BLDC Inverters
SLD40N03T	N	TO-252	30	40	±20	1.6	6.0	8.5	11.0	15.0	-	-	BLDC Inverters
SLS30L03A	N	SOP-8	30	30	±20	1.5	10.5	13	14.5	20	-	-	BLDC BMS
SLD30L03A	N	TO-252-4	30	30	±20	1.5	9	13	13.0	20	-	-	DC-DC, LED E-Tool
SLD80N03T	N	TO-252	30	80	±20	1.5	4.8	5.5	7.5	11	-	-
SLP90N03A	N	TO-220	30	90	±20	1.5	4.5	5.5	6.5	8	-	-
SLD90N03T	N	TO-252	30	90	±20	1.5	3.2	4.5	5.2	7	-	-
SLD100N03T	N	TO-252	30	100	±20	1.5	2.8	4	4.6	6.5	-	-
SLN80N03T	N	DFN3X3	30	80	±20	1.5	4.5	5	6.5	10	-	-
SLN90N03T	N	DFN3X3	30	90	±20	1.5	3.2	4.3	5.5	6.8	-	-
SLM80N03T	N	DFN5X6	30	80	±20	1.5	4.5	5	6.5	10	-	-
SLM90N03T	N	DFN5X6	30	90	±20	1.5	3	4	5.0	6.5	-	-	BLDC BMS Load Switching Inverter
SLM100N03T	N	DFN5X6	30	100	±20	1.5	2.8	4	5.0	6.5	-	-
SLS100N03T	N	SOP-8	30	100	±20	1.5	2.8	4	4.6	6.5	-	-
SLD120N03T	N	TO-252	30	120	±20	1.5	2.3	3.3	4.1	5.8	-	-
SLM120N03G	N	DFN5X6	30	120	±20	1.5	1.15	1.5	1.5	2.2	-	-
SLM120N03T	N	DFN5X6	30	120	±20	1.5	3.1	4	4.0	5.6	-	-
SLM160N03T	N	DFN5X6	30	160	±20	1.6	1.5	2	2.2	3	-	-	BLDC PC POWER
