0571-85820082隔离开关驱动方案
应用描述
随着全球能源危机以及LED照明的应用普及，现在LED在照明系统中的应用越来越广。而LED的应用，驱动是关键。对驱动的要求，既要求有高性能，又要求小体积和低成本，驱动的集成化程度越来越高，除了功率电感、电容、电阻，其他的元件都集成到一颗芯片里面。
LED已在照明市场广泛应用，浙江贝诚代理杰华特品牌产品推出了一系列反激式隔离驱动芯片来满足市场需求。隔离开关驱动方案，因其输入电压宽、性能稳定、安全性高，而备受市场青睐。功率在100W以内需隔离的可采用反激式隔离开关驱动方案，结构简单，成本低。并且，芯片有过压保护、过温保护和负载短路保护功能等功能，性能可靠。
产品特色
→安全性高，有过压保护、过温保护和负载短路保护，可靠性高
→性能稳定，结构简单，性能可靠，产品BOM成本低
→优良的线性调整率和负载调整率

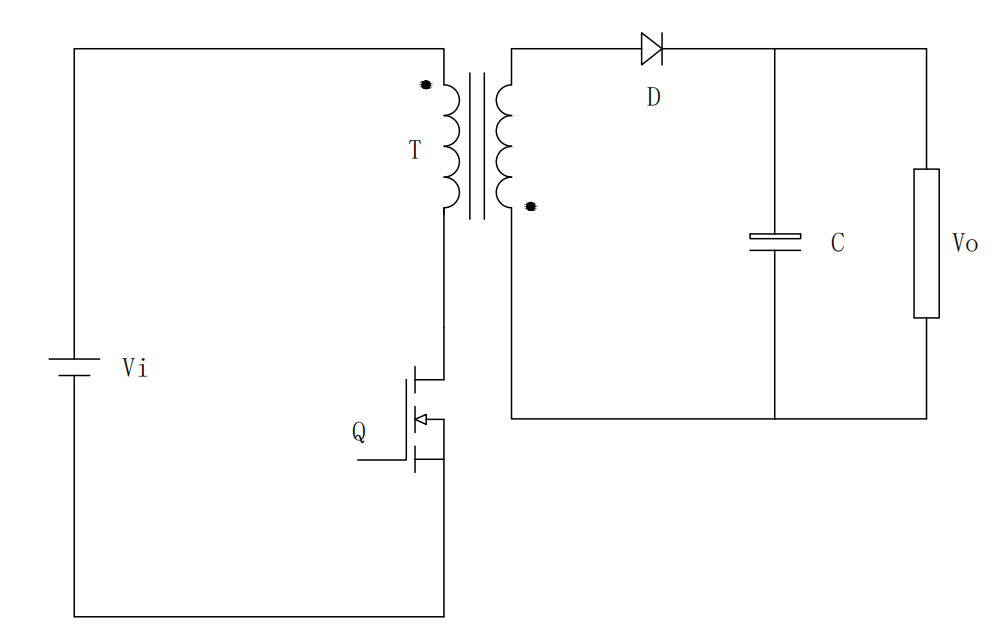

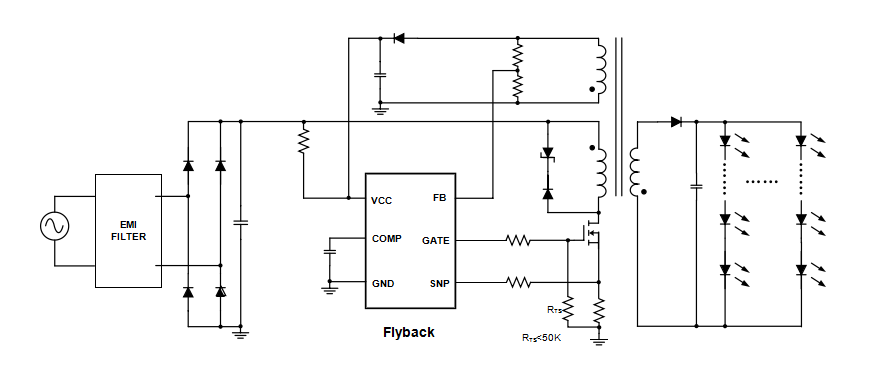

应用原理图

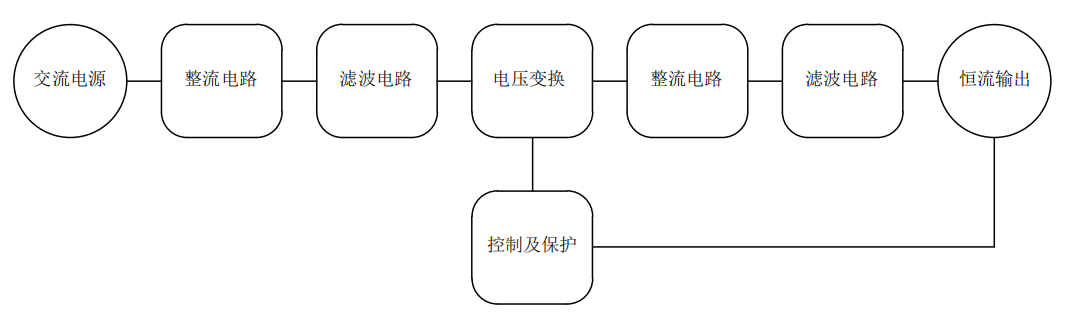

应用拓扑图
应用选型推荐
| 型号 | 规格书 | 拓扑 | PF | Rds on(Ω) | 击穿电压（V) | 输出@175-264V | 输出@90-264V | OTP设置 | CV/CC | 封装 |
| JW1602-C119 | Flyback | 0.9 | 外置 | 外置 | 100W | 80W | 无 | CC | SOP8 | |
| JW16033 | 待上传 | Flyback | 0.9 | 外置 | 外置 | 100W | 80W | 有 | CC | SOP8 |
| JW1609 | Flyback | 0.9 | 外置 | 外置 | 100W | 80W | 无 | CC | SOT23-6 | |
| JW16098 | 待上传 | Flyback | 0.9 | 1.2 | 700 | 40W | 25W | 无 | CC | DIP8 |
| JW16080 | 待上传 | Flyback | 0.9 | 外置 | 外置 | 100W | 80W | 无 | CC | SOP8 |
| JW166030 | 待上传 | Flyback | 0.9 | 外置 | 外置 | 100W | / | 有 | CC | SOP8 |
| JW16638D | 待上传 | Flyback | 0.5 | 2.1 | 650 | 40W | 30W | 无 | CC | DIP7 |
| JW1660B | Flyback | 0.5 | 16 | 650 | 10W | 8W | 无 | CC | SOP8 | |
| JW16608F | 待上传 | Flyback | 0.5 | 1.8 | 650 | 40W | 30W | 无 | CC | DIP7 |
| JW16627GB | 待上传 | Flyback | 0.5 | 1 | 700 | 60W | 50W | 无 | CC | ESOP6 |
| Products | 规格书 | BVdss(V) | ID(A) | RDS(ON) (Ω) | VTH(V) | PACKAGE | |
| Typ | Max | ||||||
| SLF12N65SV | 650 | 12 | 0.64 | 0.8 | 2.0-4.0 | TO-220F/220/263 | |
| SLF14N65S | 14 | 0.51 | 0.66 | 2.0-4.0 | TO-220F/220 | ||
| SLF16N65S | 16 | 0.41 | 0.51 | 3.0-5.0 | TO-220F/220 | ||
| SLF18N65S | 待上传 | 18 | 0.38 | 0.48 | 3.0-5.0 | TO-220F | |
| SLF20N65S | 20 | 0.35 | 0.44 | 3.0-5.0 | TO-220F | ||
