应用描述
随着全球能源危机以及LED照明的应用普及，现在LED在照明系统中的应用越来越广。而LED的应用，驱动是关键。对驱动的要求，既要求有高性能，又要求小体积和低成本，驱动的集成化程度越来越高，除了功率电感、电容、电阻，其他的元件都集成到一颗芯片里面。
LED已在照明市场广泛应用，浙江贝诚代理杰华特品牌产品推出了一系列LED调光驱动芯片来满足市场需求。有线性、开关Boost、Buck-Boost、Buck等不同的拓扑结构，分别适用于双向可控硅调光和外部PWM信号控制调光。芯片内部有过温、过压、短路等保护功能，性能可靠。
产品特色
→安全性高，有过温、过压、短路等保护功能，具有高可靠性
→有线性、开关Boost/Buck-Boost/Buck等不同的拓扑结构
→有双向可控硅调光和外部PWM信号控制调光等调光方式

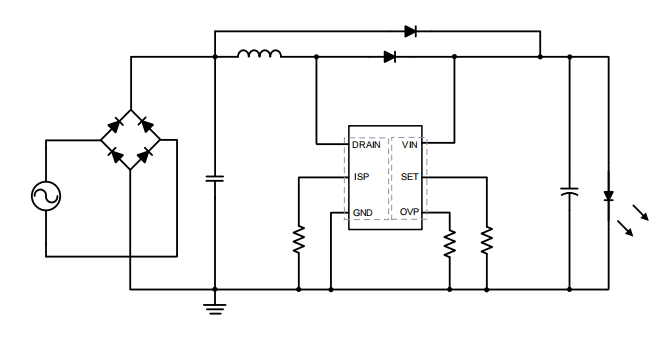

应用原理图

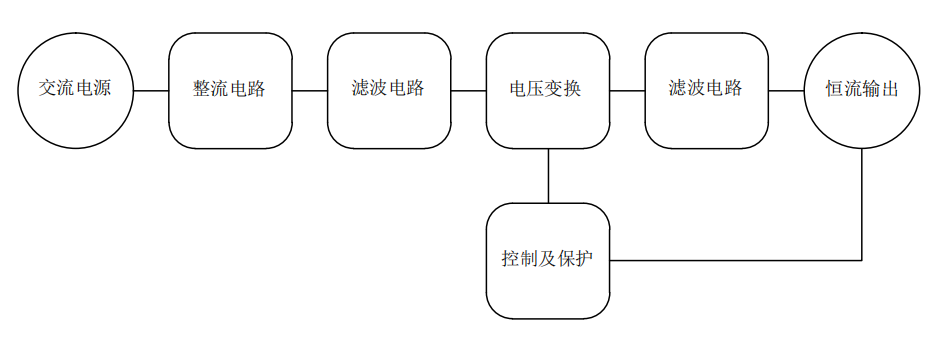

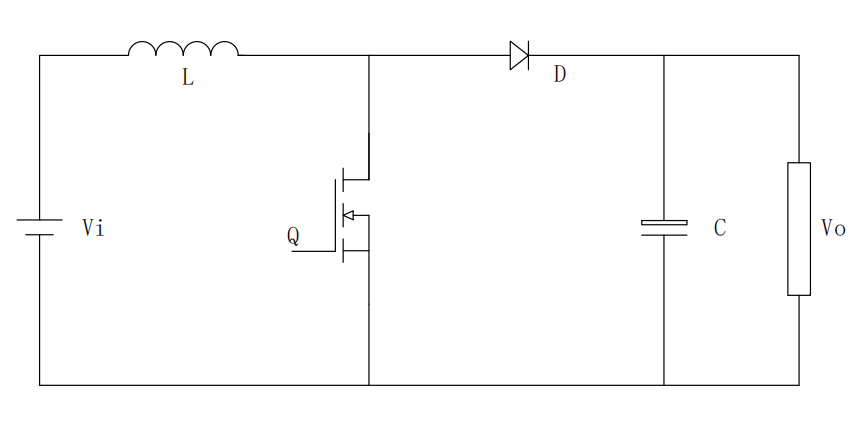

应用拓扑图
应用选型推荐
| 型号 | 规格书 | 拓扑 | MOS管 | 输入电压(V) | 输出@175-264V | 输出@90-264V | 调光 方式 | 过温保护（℃） | 封装 |
| JW16979C | 线性 | 内置 | 120 | / | 130V/50mA | 可控硅 | 150 | ESOP8 | |
| JW1806M | Boost | 内置 | 90-260 | 420V/30mA | 420V/20mA | 可控硅 | 150 | SOP8 | |
| JW1806A | Boost | 内置 | 90-260 | 420V/40mA | 420V/30mA | 可控硅 | 150 | SOP8 | |
| JW1806B | Boost | 内置 | 90-260 | 420V/50mA | 420V/40mA | 可控硅 | 150 | SOP8 | |
| JW1806C | Boost | 内置 | 90-260 | 420V/60mA | 420V/50mA | 可控硅 | 150 | SOP8 | |
| JW1806EH | 待上传 | Boost | 内置 | 90-260 | 420V/70mA | 420V/60mA | 可控硅 | 150 | SOP8 |
| JW18287A | 待上传 | Buck | 内置 | 90-260 | 100V/240mA | 70V/240mA | PWM | 150 | SOP8 |
| JW18287B | 待上传 | Buck | 内置 | 90-260 | 100V/300mA | 70V/300mA | PWM | 150 | SOP8 |
| JW18287C | 待上传 | Buck | 内置 | 90-260 | 100V/400mA | 70V/400mA | PWM | 150 | SOP8 |
| JW18287D | 待上传 | Buck | 内置 | 90-260 | 100V/500mA | 70V/500mA | PWM | 150 | SOP8 |
| JW18287E | 待上传 | Buck | 内置 | 90-260 | 100V/600mA | 70V/600mA | PWM | 150 | SOP8 |
| JW18288B | Buck | 内置 | 90-260 | 100V/400mA | 70V/400mA | PWM | 150 | DIP8 | |
| JW18288C | Buck | 内置 | 90-260 | 100V/500mA | 70V/500mA | PWM | 150 | DIP8 | |
| JW18288D | Buck | 内置 | 90-260 | 100V/600mA | 70V/600mA | PWM | 150 | DIP8 | |
| JW18288E | Buck | 内置 | 90-260 | 100V/700mA | 70V/700mA | PWM | 150 | DIP8 | |
| JW1828O | 待上传 | Buck | 内置 | 90-260 | 150W | 100W | PWM | 150 | SOP8 |
| TYPE | 规格书 | IT(RMS) (A) | IGT3 (mA) MAX | VDRM/VRRM (V) | Package |
| BTA04 | 4 | 5/10/35/50 | 600/800 | TO-220A/220F | |
| BTA06 | 6 | 5/10/35/50 | 600/800 | TO-220A/220F | |
| BTA08 | 8 | 5/10/35/50 | 600/800 | TO-220A/220F | |
| BTA12 | 12 | 5/10/35/50 | 600/800 | TO-220A/220F | |
| BTA16 | 16 | 5/10/35/50 | 600/800 | TO-220A/220F |
| P/N | 规格书 | ROM | RAM | PWM | Stack | Timer | ADC 12-bit | Voltage Operating | Package | |
| Size | Type | |||||||||
| TM56M0D21 | 2Kx16 | MTP | 128 | 16-bit*6 | 8 | 8-bit*2 | 13+2-ch | 1.55V~5.5V | SOP14/8 MSOP10 | |
