电动自行车解决方案
项目描述
电动车市场最初是电动自行车和电动摩托车,替代传统的机械自行车和燃油摩托车,有效的提高了出行效率和节能减排,随着电池技术和半导体技术的发展,电动车由传统的铅酸电池发展到锂电池,续航里程和环保性质都得到了大大提升,电动车也由原来的两轮车发展到荷重三轮车,工程用车和低速轻型乘用车。
贝诚电子代理的MOS在电动自行车、电动摩托车、电动叉车、电动清扫车、电动物流车、老人代步车等领域经过市场充分验证,并获得市场认可,产品可靠性高,其优秀的抗冲击能力针对电机控制系统专门设计,在堵转等恶劣工况过流测试条件下仍能稳定工作。产品参数一致性高,性能稳定,在电动车BMS和电动车驱动应用中市场占比高,其专有的MOS技术有效提高了续航里程,节能减排和车辆使用寿命。
产品特色
→产品系列全:60V~300V,充分考虑了电池供电和电机负载的应用
→需求基于 MOS技术设计,RDS(ON),EAS性能达到最佳
→Vth一致性高,适合多管并联
→极低的Qg,卓越的QgxRDS(on)
→JEDEC测试标准

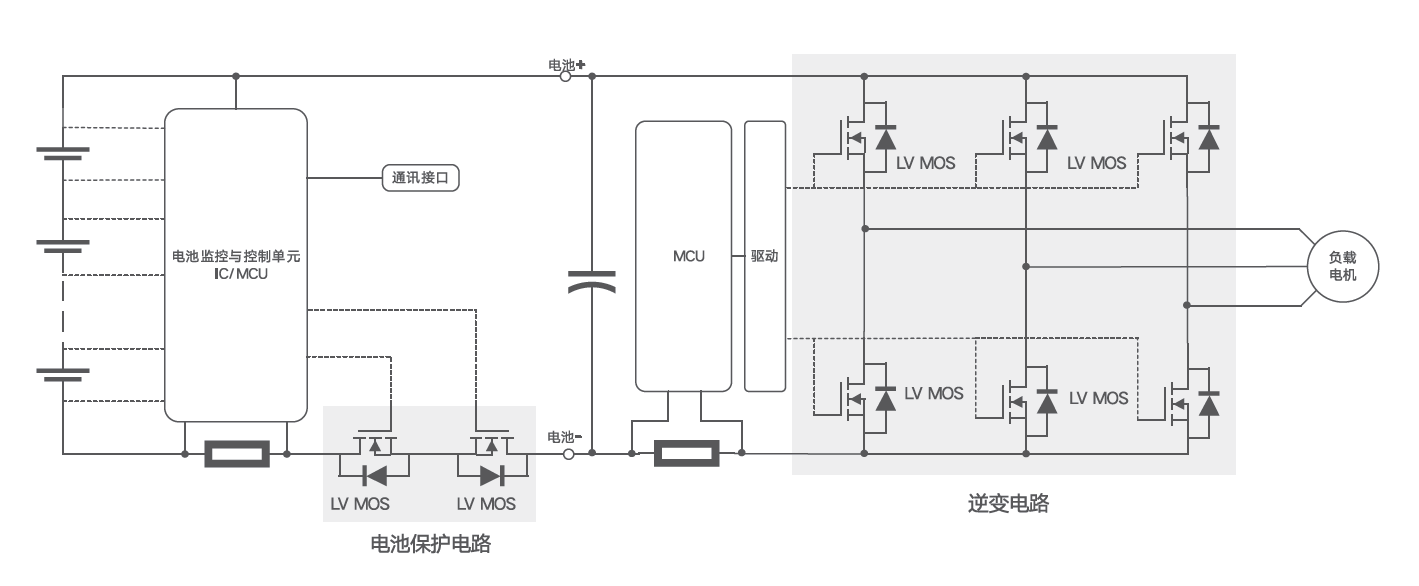

应用原理图

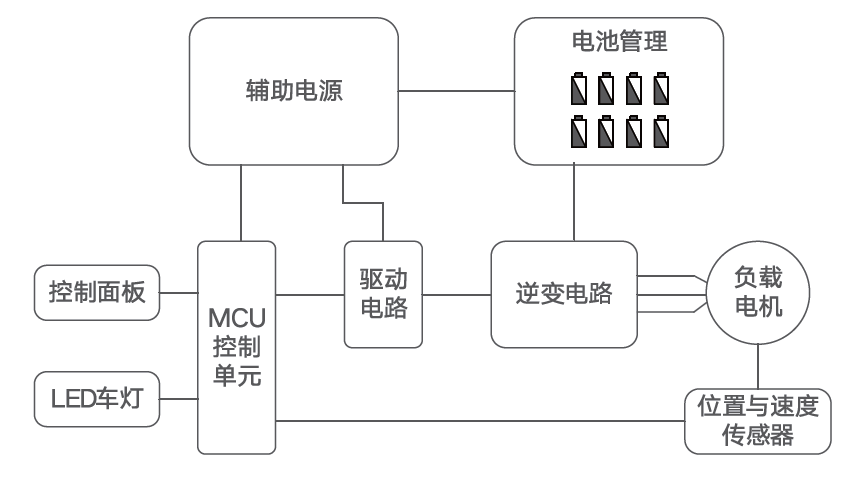

拓扑图
应用选型推荐
LV-MOS产品名 | 封装 | VDS | RDS(on)@10Vmax | VGS(TH)@typ | Crss | QG |
(V) | (mΩ) | (V) | (pF) | (nC) | ||
TO-263 | 70 | 4.3 | 3 | 53.6 | 61 | |
TO-263 | 70 | 5.3 | 3 | 45 | 53.4 | |
TO-263 | 70 | 6.7 | 3 | 32 | 37.8 | |
TO-263 | 80 | 2.2 | 3 | 50 | 217 | |
TO-263 | 80 | 2.8 | 3 | 81 | 130 | |
TO-263 | 80 | 5.2 | 3 | 26 | 55 | |
TO-263 | 80 | 5.7 | 3 | 48.5 | 46.6 | |
TOLL | 85 | 2 | 3 | 55 | 178 | |
TO-263 | 100 | 2.8 | 3 | 54 | 169 | |
TO-263 | 100 | 3.7 | 3 | 33 | 117 | |
TO-263 | 100 | 4.2 | 3 | 33 | 90 | |
TOLL | 100 | 2.5 | 3 | 54 | 169 | |
TO-263 | 100 | 2.8 | 3 | 54 | 169 | |
TO-263 | 100 | 3.5 | 3 | 36 | 139 | |
TO-263 | 100 | 3.7 | 3 | 33 | 117 | |
TO-263 | 100 | 4.2 | 3 | 33 | 90 | |
TO-263 | 100 | 5.4 | 3 | 28 | 81 | |
TO-263 | 120 | 4.4 | 3 | 32 | 67.5 | |
TOLL | 120 | 2.8 | 3 | 33 | 148.9 | |
TO-263 | 135 | 4.3 | 3 | 35 | 139.3 | |
TO-263 | 150 | 7 | 3 | 31 | 79 | |
TO-263 | 150 | 4.9 | 3 | 23.6 | 73.8 | |
TOLL | 150 | 4.3 | 3 | 23 | 75.3 | |
TO-263 | 200 | 10.3 | 3 | 23 | 69 |
SiC MOS产品名 | 封装 | VDS | ID | RDS(ON)@VGS=18VTyp | VGS(TH) | QG@Typ | Ciss@Typ |
(V) | (A) | (mΩ) | (V) | (nC) | (pF) | ||
TO-220F | 1200 | 18 | 160 | 2~4 | 44 | 704 | |
TO-247 | 1200 | 18 | 160 | 2~4 | 44 | 704 | |
TO-247-7P | 100 | 240 | 1.6 | 2~4 | 149.8 | 11075 | |
TOLL | 100 | 320 | 1.25 | 2~4 | 177 | 12614 | |
TOLL | 85 | 350 | 0.95 | 2~4 | 203 | 14387 | |
TOLL | 100 | 248 | 1.75 | 2.2~3.8 | 157 | 111347 | |
TO-247 | 1200 | 36 | 80 | 2~4 | 79 | 1372 | |
TO-247-4L | 1200 | 36 | 80 | 2~4 | 79 | 1372 | |
TO-247 | 1200 | 55 | 40 | 2~4 | 145 | 2650 | |
TO-247-4L | 1200 | 55 | 40 | 2~4 | 145 | 2650 |
