0571-85820082锂电保护BMS解决方案
应用描述
由于锂电池的体积密度、能量密度高，并有高达4.2V的单节电池电压，因此在手机、PDA和数码相机等便携式电子产品中获得了广泛的应用。为了确保使用的安全性，锂电池在应用中必须有相应的电池管理电路来防止电池的过充电、过放电、过温和过电流。锂电池保护IC超小的封装和很少的外部器件需求使它在锂电池保护电路的设计中被广泛采用。贝诚代理的杰华特微电子和华润微电子提供了丰富的产品选择，从1串到10串甚至更高串数都有对应产品。
产品特色
→内置高精度电压检测
→温度保护
→内置三段放电过电流检测
→充电过流检测
→独立的充放电过温阈值设置
→集成电池连接线断线检测

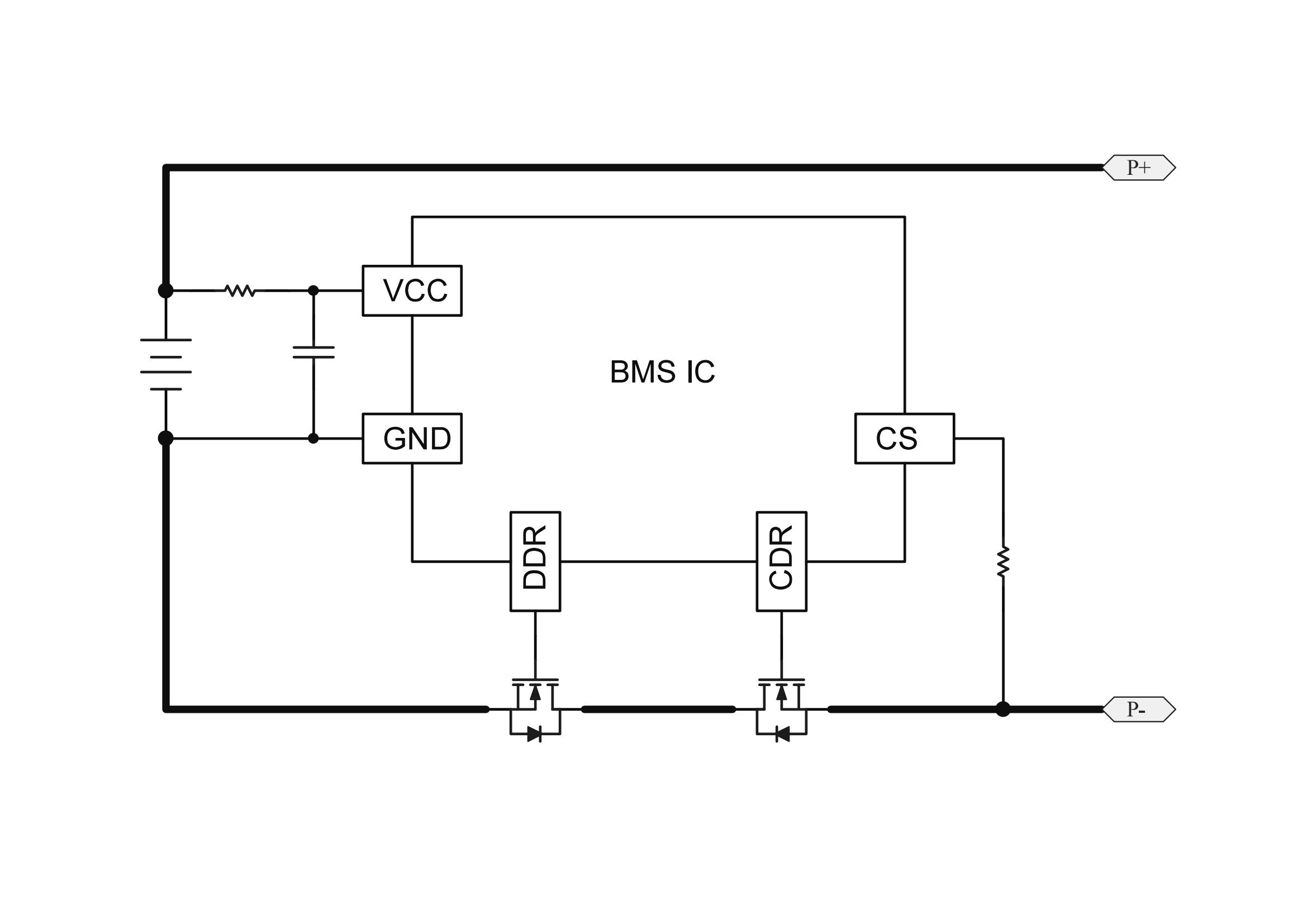

BMS原理图
BMS拓扑图
应用选型推荐
| BMS-MOS | |||||||||
| 产品名称 Products | 极性 Polarity | 封装外形 PKG | 击穿电压 BVDSS [V] | 正向电流 ID[A] | 开启电压 VTH[V] | VGS=10V RDS(on)(mΩ) Typ | VGS=10V RDS(on)(mΩ) Max | VGS=4.5V RDS(on)(mΩ) Typ | VGS=4.5V RDS(on)(mΩ) Max |
| N | TO-252 | 30 | 80 | 1.6 | 4 | 5 | 7 | 9 | |
| N | TO-252 | 30 | 89 | 1.5 | 3.45 | 4.5 | 5.45 | 7.5 | |
| N | TO-252 | 30 | 80 | 1.5 | 4.8 | 5.5 | 7.5 | 11 | |
| N | TO-252 | 30 | 90 | 1.5 | 3.2 | 4.5 | 5.2 | 7 | |
| N | TO-252 | 30 | 100 | 1.5 | 2.8 | 4 | 4.6 | 6.5 | |
| N | TO-252 | 30 | 100 | 1.5 | 3 | 4 | 5.5 | 7.7 | |
| N | TO-252 | 30 | 120 | 1.5 | 2.3 | 3.3 | 4.1 | 5.8 | |
| N | TO-252 | 40 | 80 | 1.6 | 4.2 | 5.5 | 6.5 | 10 | |
| N | TO-252 | 40 | 130 | 1.5 | 2.2 | 3.3 | 3.2 | 4.6 | |
| N | TO-252 | 60 | 80 | 3 | 6.1 | 8.5 | - | - | |
| N | TO-263 | 60 | 150 | 3 | 2.7 | 3.3 | - | - | |
| SLB120N08G3 | N | TO-263 | 85 | 120 | 3 | 4.5 | 5.5 | - | - |
| N | TO-252 | 100 | 90 | 1.5 | 7.8 | 11.4 | 6.8 | 8 | |
| N | TO-263 | 100 | 160 | 3 | 3.7 | 4.2 | - | - | |
| N | TO-252 | 30 | 80 | 1.3 | 2.3 | 3 | - | - | |
| N | TO-252 | 30 | 80 | 1.3 | 3.1 | 4.5 | 4.7 | 6.5 | |
| N | TO-252 | 30 | 80 | 0.8 | 3.9 | 5.5 | 5.4 | 7 | |
| N | TO-252 | 30 | 120 | 0.9 | 2.7 | 3.2 | 4.3 | 6.5 | |
| N | TO-252 | 40 | 80 | 1 | 2.5 | 3.3 | 3.2 | 4 | |
| N | TO-252 | 40 | 80 | 1.2 | 4.5 | 6.3 | 5.5 | 7.5 | |
| N | TO-252 | 40 | 90 | 1 | 3.6 | 4.5 | 4.6 | 6.5 | |
| N | TO-252 | 40 | 130 | 1 | 2.6 | 3.4 | 3.1 | 4.8 | |
| N | TO-252 | 40 | 80 | 2 | 3.6 | 5.4 | - | - | |
| N | TO-252 | 60 | 80 | 2.2 | 3.3 | 4.1 | - | - | |
| N | TO-252 | 60 | 85 | 2.5 | 6.5 | 8.3 | - | - | |
| N | TO-252 | 80 | 110 | 2.4 | 6.3 | 7.8 | - | - | |
| N | TO-252 | 80 | 80 | 2 | 4.6 | 5.5 | - | - | |
| N | TO-252 | 120 | 80 | 2 | 7.8 | 9 | - | - | |
| N | TO-252 | 30 | 100 | 1.3 | 2.8 | 3.6 | 3.8 | 4.8 | |
| BMS-IC | |||||||||||||||
| 产品型号 | 支持电池串数 | 过压保护 | 欠压保护 | 断线保护 | 放电过温保护 | 充电过温保护 | 充电低温保护 | 电流采样 | 充电过流保护 | 充电MOS驱动 | 放电MOS驱动 | 均衡 | 级联 | 保护事件输出 | 封装 |
| PT6001 | 1 | 有 | 有 | 无 | 无 | 无 | 无 | MOS内阻/精密电阻 | 有 | N型 | N型 | 无 | 不支持 | 无 | SOT23-6 |
| 2 | 有 | 有 | 可支持 | 有 | 有 | 无 | MOS内阻 | 无 | N型 | N型 | 无 | 不支持 | 无 | SOP-8 | |
| 2 | 有 | 有 | 可支持 | 有 | 有 | 无 | MOS内阻/精密电阻 | 可选 | N型 | N型 | 无 | 不支持 | 无 | MSOP-10 | |
| 3 | 有 | 有 | 可支持 | 无 | 无 | 无 | MOS内阻 | 无 | N型 | N型 | 无 | 不支持 | 无 | SOP-8 | |
| 3 | 有 | 有 | 可支持 | 有 | 有 | 无 | MOS内阻/精密电阻 | 可选 | N型 | N型 | 无 | 不支持 | 无 | MSOP-10 | |
| 4 | 有 | 有 | 可支持 | 有 | 有 | 可选 | 精密电阻 | 无 | N型 | N型 | 无 | 不支持 | 无 | TSSOP-16 | |
| 4 | 有 | 有 | 可支持 | 有 | 有 | 可选 | 精密电阻 | 无 | N型P型 | N型 | 无 | 不支持 | 有 | SSOP-24 | |
| 3~5 | 有 | 有 | 有 | 有 | 有 | 可选 | 无 | 无 | P型 | P型 | 无 | 外部级联 | 无 | MSOP-10 | |
| 3~5 | 有 | 无 | 有 | 无 | 无 | 无 | 无 | 无 | P型 | 无 | 无 | 外部级联 | 无 | SOP-8 | |
| PT6305 | 5 | 有 | 有 | 有 | 有 | 有 | 有 | MOS内阻/精密电阻 | 有 | N型P型 | N型 | 无 | 不支持 | 无 | SOP-16 |
| 5 | 有 | 有 | 可支持 | 有 | 有 | 可选 | 精密电阻 | 无 | N型 | N型 | 无 | 不支持 | 无 | SOP-16 | |
| 5 | 有 | 有 | 可支持 | 有 | 有 | 可选 | 精密电阻 | 无 | N型P型 | N型 | 无 | 不支持 | 有 | SSOP-24 | |
| 4～7 | 有 | 有 | 可支持 | 有 | 有 | 可选 | 精密电阻 | 无 | N型 | N型 | 无 | 支持 | 无 | SSOP-24 | |
| 5～7 | 有 | 有 | 可支持 | 有 | 有 | 可选 | 精密电阻 | 无 | N型 | 双路N型 | 无 | 不支持 | 有 | TSSOP-28 | |
| 4～7 | 有 | 有 | 可支持 | 有 | 有 | 可选 | 精密电阻 | 无 | N型 | N型 | 无 | 不支持 | 无 | SSOP-20 | |
| 5~7 | 有 | 有 | 有 | 有 | 有 | 有 | 精密电阻 | 有 | N型 | N型 | 有 | 支持 | 无 | SSOP-24 | |
| 3～8 | 无 | 无 | 有 | 无 | 无 | 无 | 无 | 无 | N型 | N型 | 有 | 不支持 | 无 | QFN-24 | |
| 8~10 | 有 | 有 | 有 | 有 | 有 | 有 | 精密电阻 | 有 | N型 | N型 | 有 | 支持 | 有 | LQFP-32 | |
| 3 | 有 | 有 | 有 | 无 | 无 | 无 | MOS内阻 | 有 | N型 | N型 | 无 | 不支持 | 无 | SOP-8 | |
| 3 | 有 | 有 | 有 | 有 | 有 | 有 | MOS内阻/精密电阻 | 有 | N型 | N型 | 无 | 不支持 | 无 | MSOP-10 | |
| 3~5 | 有 | 有 | 有 | 有 | 有 | 有 | 精密电阻 | 有 | N型 | N型 | 有 | 不支持 | 无 | TSSOP-20 | |
| JMB3346 | 5 | 有 | 有 | 有 | 有 | 有 | 无 | MOS内阻/精密电阻 | 无 | P型 | N型 | 无 | 不支持 | 无 | SOP-16 |
| JW3345 | 4~5 | 有 | 有 | 有 | 有 | 有 | 无 | MOS内阻/精密电阻 | 无 | P型 | N型 | 无 | 不支持 | 无 | SOP-16 |
| JW3319 | 6~7 | 有 | 有 | 有 | 有 | 有 | 有 | MOS内阻/精密电阻 | 有 | N型 | N型 | 有 | 不支持 | 无 | TSSOP-24 |
| JW3317 | 5~7 | 有 | 有 | 有 | 有 | 有 | 有 | MOS内阻/精密电阻 | 有 | N型 | N型 | 无 | 支持 | 无 | TSSOP-24 |
| JW3311 | 8~10 | 有 | 有 | 有 | 有 | 有 | 有 | MOS内阻/精密电阻 | 有 | N型 | N型 | 无 | 支持 | 无 | TSSOP-24 |
| P/N | CORE CPU | ROM | bytes RAM | EEPROM bytes | GPIO | max. LCD | LED | 12-bit ADC | PWM | Timer/ RTC | Voltage Range | Package | |
| Size | Type | ||||||||||||
| F51 | 8K | Flash | 256+256 | EEP/128 | 26 | 1/2 bias 4 com | —— | (19+4) 23-ch | PWM0~6 16-bit*7 | 15-bit/T3 16-bit*3 | 2.1~5.5 | SOP/QFN-28 | |
