0571-85820082PD快充解决方案
随着智能设备多样化发展，PD（USB Power Delivery）快充以其高功率（最高可达 100W+）、多设备兼容（手机、笔记本、平板等）及双向充电特性成为市场主流。针对用户对快速、安全且通用的充电需求，杰华特推动出了高效率、小体积及强兼容性的PD快充系列方案，广泛应用于充电器、移动电源、车载充电等场景。
产品特色
· 高功率输出：支持 15W 至 100W + 灵活调节，满足不同设备快充需求。
· 多协议兼容：集成 PD、QC、AFC 等协议，适配多品牌设备。
· 高效能转换：采用高转换效率芯片，降低能量损耗。
· 多重安全保护：具备过压、过流、过热及短路保护，保障使用安全。
· 体积小巧：优化电路设计，实现紧凑便携的快充方案。

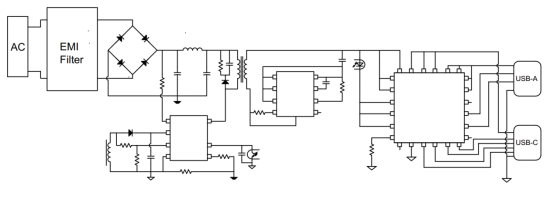

应用拓扑图

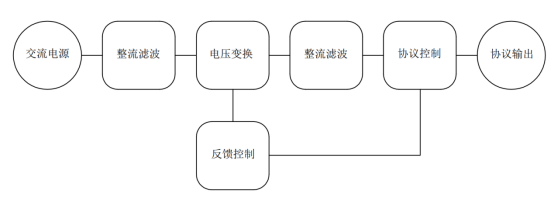

原理框图
型号推荐
| P/N | Max Power(W) | PSR/SSR | Type | MOSFET Rating(V) | Rds(on)(Ω) | Fmax(kHz) | Standby Power(mw) | Package |
| JW15198A | 20W(High line input) | SSR | QR | 700 GAN | 1.6 | 108 | <75 | HSOP7 |
| 20W(High line input) | SSR | QR | 700 GAN | 2.2 | 110 | <75 | HSOP7 | |
| 20W | SSR | QR | 700 GAN | 1 | 110 | <75 | HSOP7 | |
| 33W | SSR | QR | 700 GAN | 0.47 | 120 | <75 | HSOP7 | |
| 120 | SSR | QR | 700 GAN | 0.165 | 170 | <75 | ESOP10 | |
| 40 | SSR | QR | 700 GAN | 0.365（typ） | 120 | <75 | PDFN5X6 |
| P/N | Breakdown Voltage(V) | RDS(on)(mΩ) | Vout(V) | Output Current(A) | Suppoted Operation Mode | Package |
| 45 | 16 | 5 | 3 | CCM,CrCM,DCM,QR | ESOP8 | |
| 45 | 12 | 5 | 3 | CCM,CrCM,DCM,QR | ESOP8 | |
| 60 | 11 | 3~12 | 3 | CCM,CrCM,DCM,QR.ACF | ESOP8 | |
| 60 | 8.5 | 3~12 | 3 | CCM,CrCM,DCM,QR.ACF | ESOP8 | |
| 100 | 10 | 3~20 | 3 | CCM,CrCM,DCM,QR | PDFN5x6 | |
| 100 | 7.8 | 3~20 | 3.25 | CCM,CrCM,DCM,QR | PDFN5x6 | |
| 100 | 6 | 3~20 | 4 | CCM,CrCM,DCM,QR | PDFN5x6 | |
| 150 | External | 3~20 | / | CCM,CrCM,DCM,QRACF | SOT23-6 | |
| 150 | External | 3~20 | / | HighFrequency;CCM.CrCM,DCM,QR.ACF | SOT23-6 |
| P/N | 类型 | 功率(W) | 输出电压(V) | USB口类型 | Package |
| JW7701 | USB TYPEC 多协议单口控制器 | 45W | 5-15V | 1C | ESOP8 |
| JW7702P | USB TYPE-C PD 双口控制器 | 40W | 5-20V | 1A1C | ETSSOP16 |
| JW7703 | USB TYPE-C PD 三口控制器 | 55W | 5-20V | 2A1C | QFN5*5 |
